پل عابر پیاده Litomysl ، اثر تیم طراحی EHL و KOUMAR ARCHITEKTI ، جمهوری چک

مجموعه: پروژه های معماری ، تاریخ انتشار: ۰۶ / ۰۱ / ۱۴۰۳ ، شناسه: ۵۰۸۱ ، بازدید:۱۶۴

مکان : 570 01 Litomysl-Litomyšl, Czech Republic
سال : 2022
مشاور طراحی معماری : EHL & KOUMAR ARCHITEKTI
آرشیتکت (معمار /معماران) : Lukáš Ehl, Tomáš Koumar, Ladislav Dvořák, Ladislav Šašek
طراحی منظر : Mikoláš Vavřín
طراحی نورپردازی : Ladislav Tikovský
مجری : Chládek a Tintěra, Pardubice a.s.
, divize mostních staveb
عکس : Tomas Soucek, Stavba roku

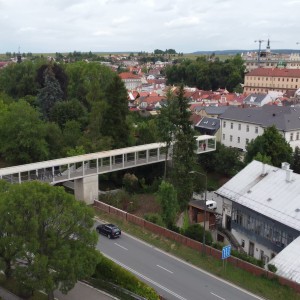

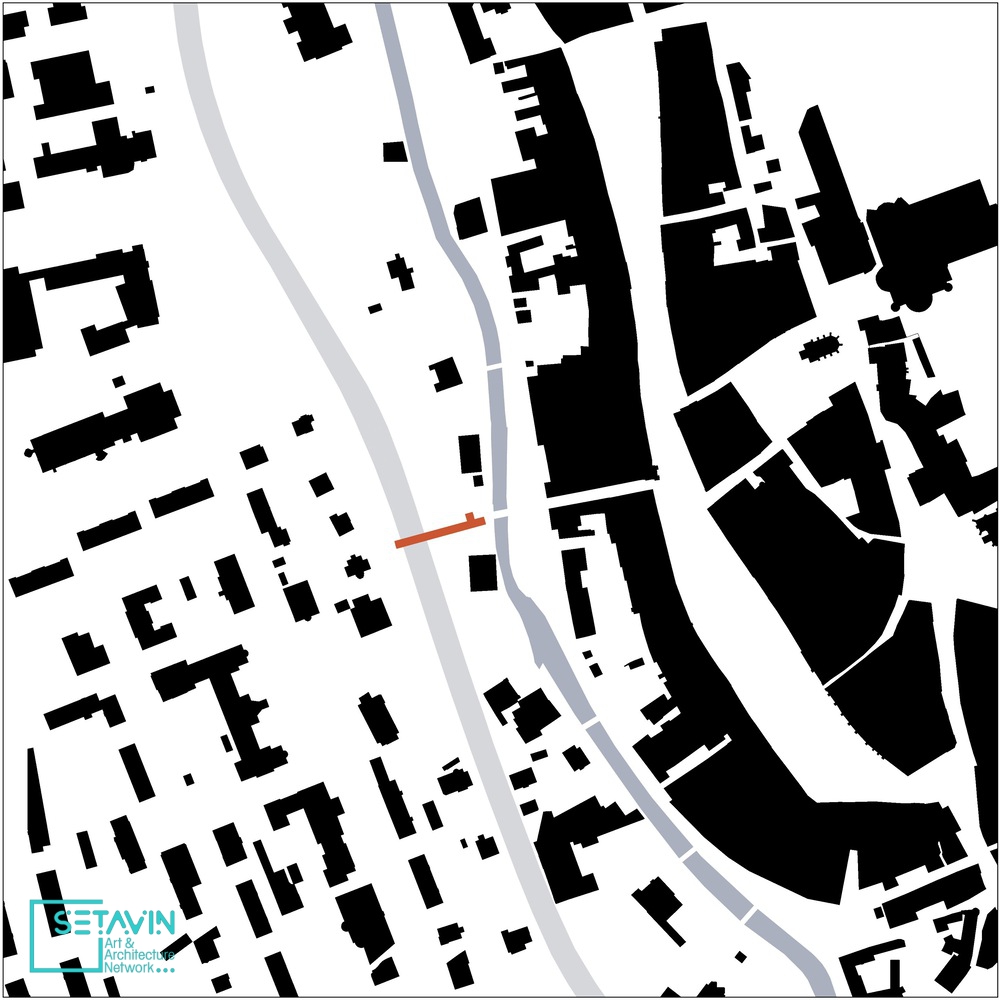

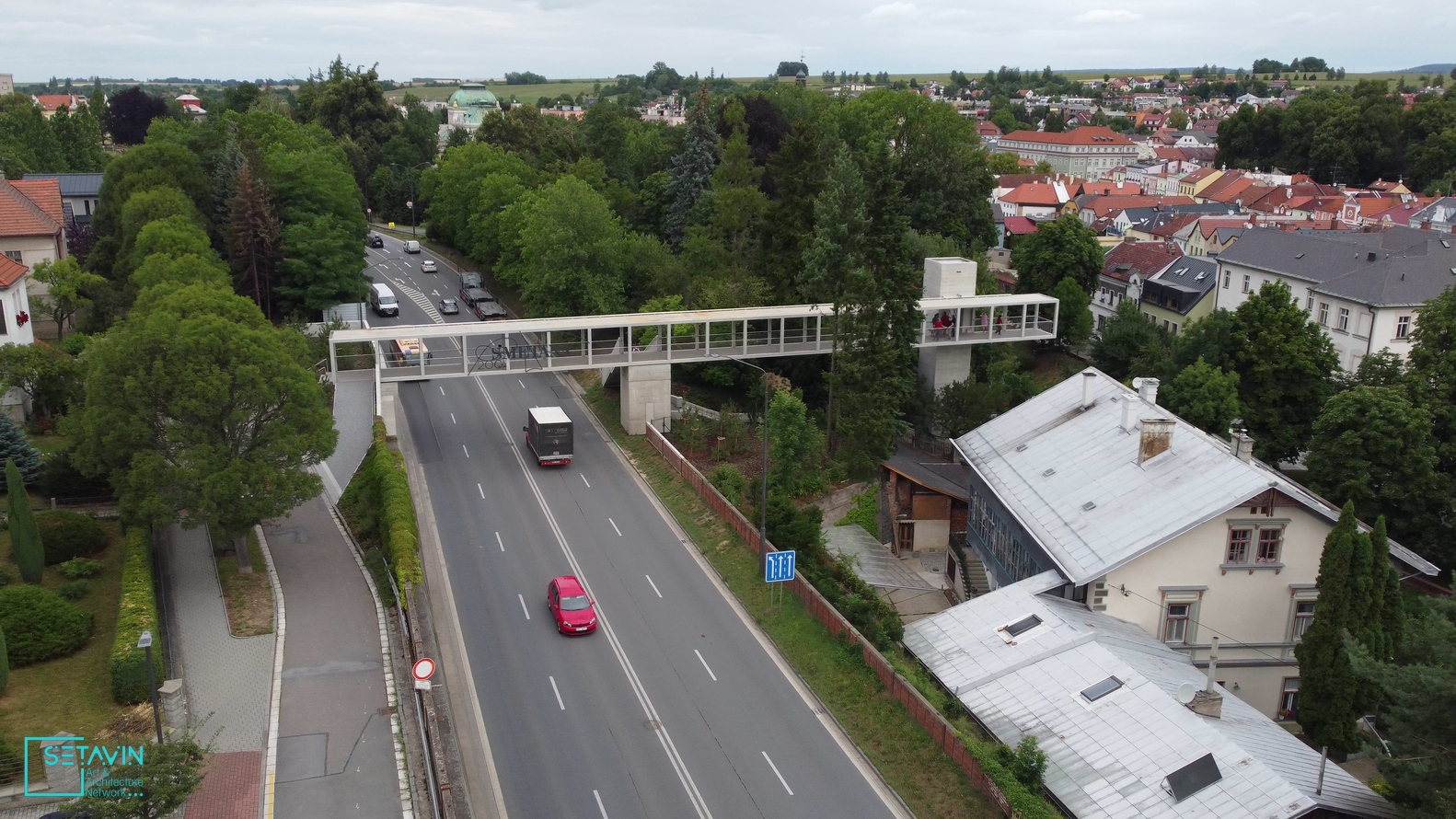

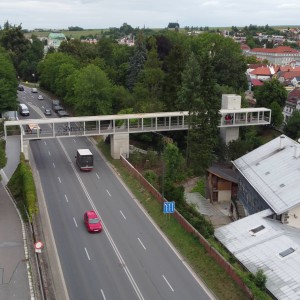

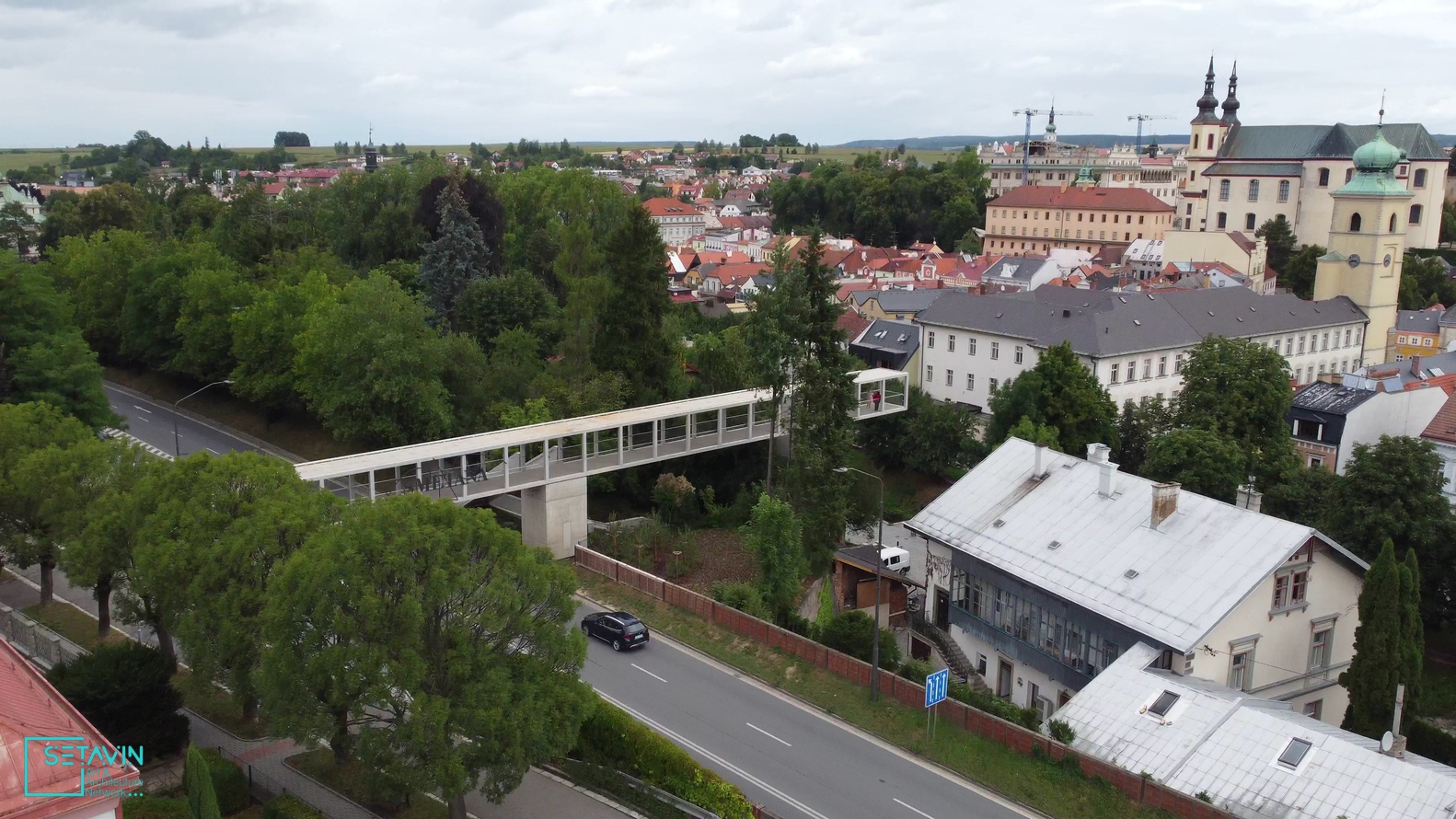

در این محتوا با شبکه هنر و معماری ستاوین همراه باشید تا نگاهی به پل عابر پیاده Litomysl ، اثر تیم طراحی EHL و KOUMAR ARCHITEKTI ، جمهوری چک داشته باشیم ...  پل عابر پیاده جدید با آسانسور، که جایگزین روگذر اصلی از سال 1981 شده است، دسترسی عابران پیاده بدون مانع را از شهرداری به مرکز شهر فراهم می کند و مسیر عبور از بزرگراه شلوغ I/35 را بهبود می بخشد.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic

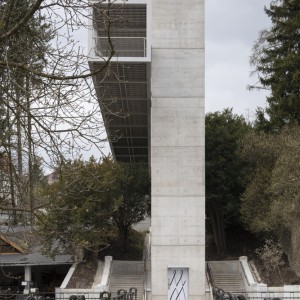

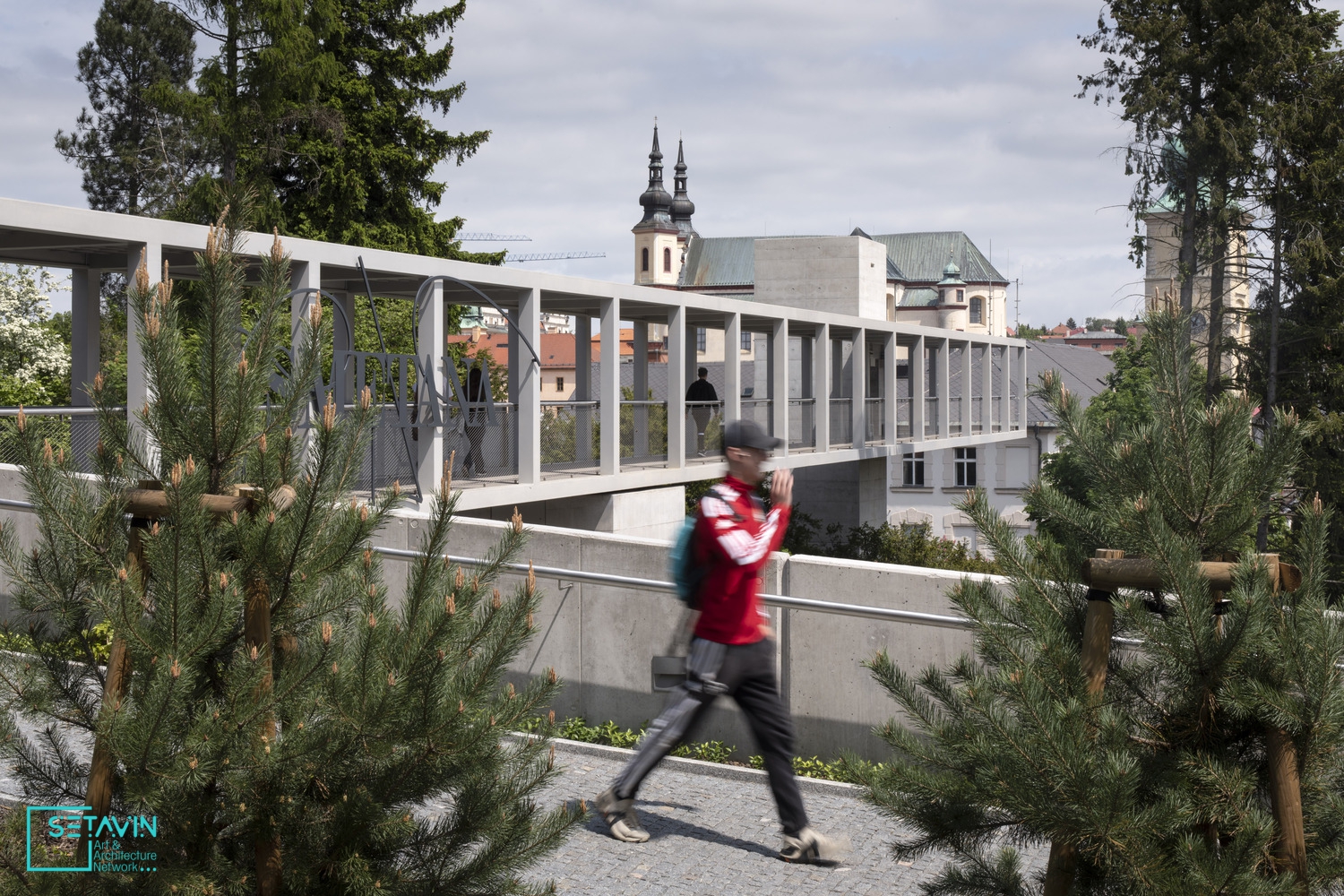

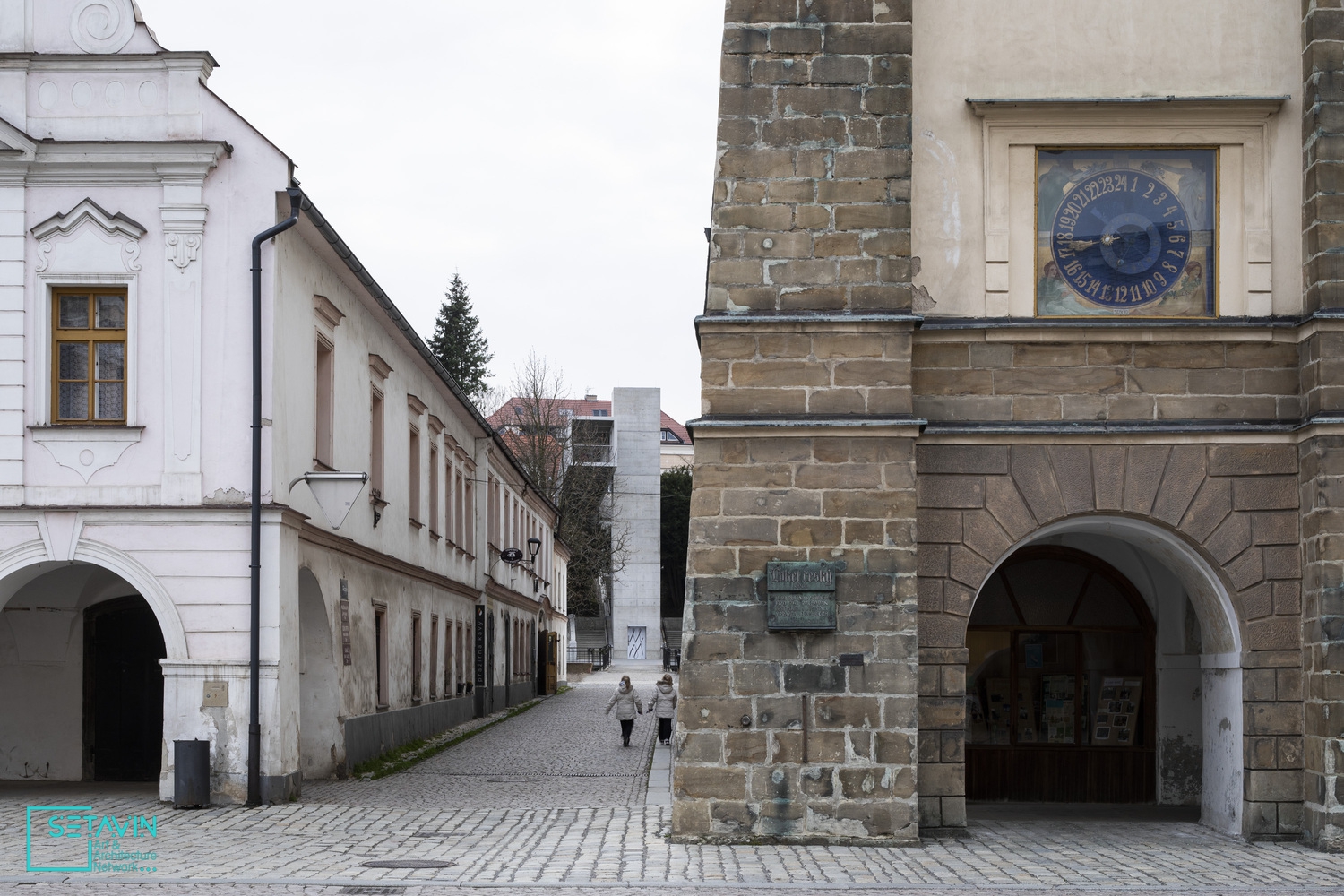

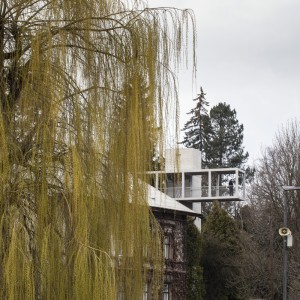

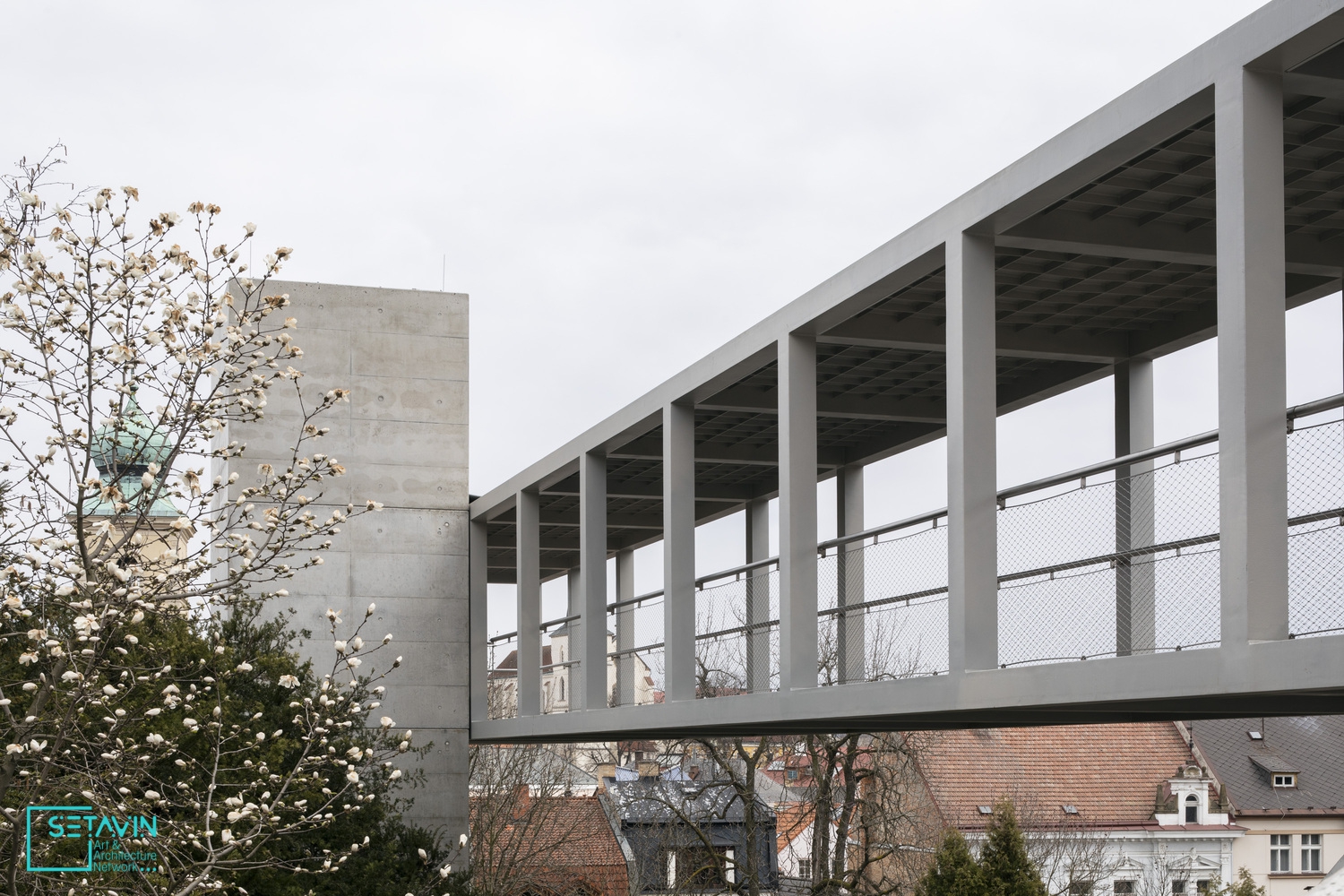

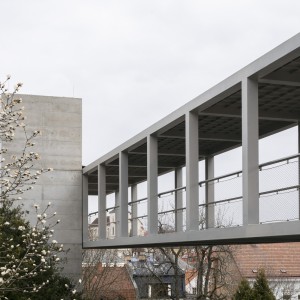

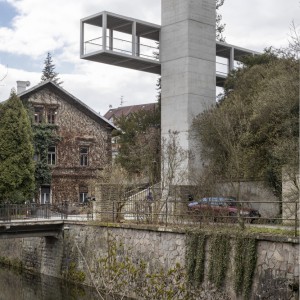

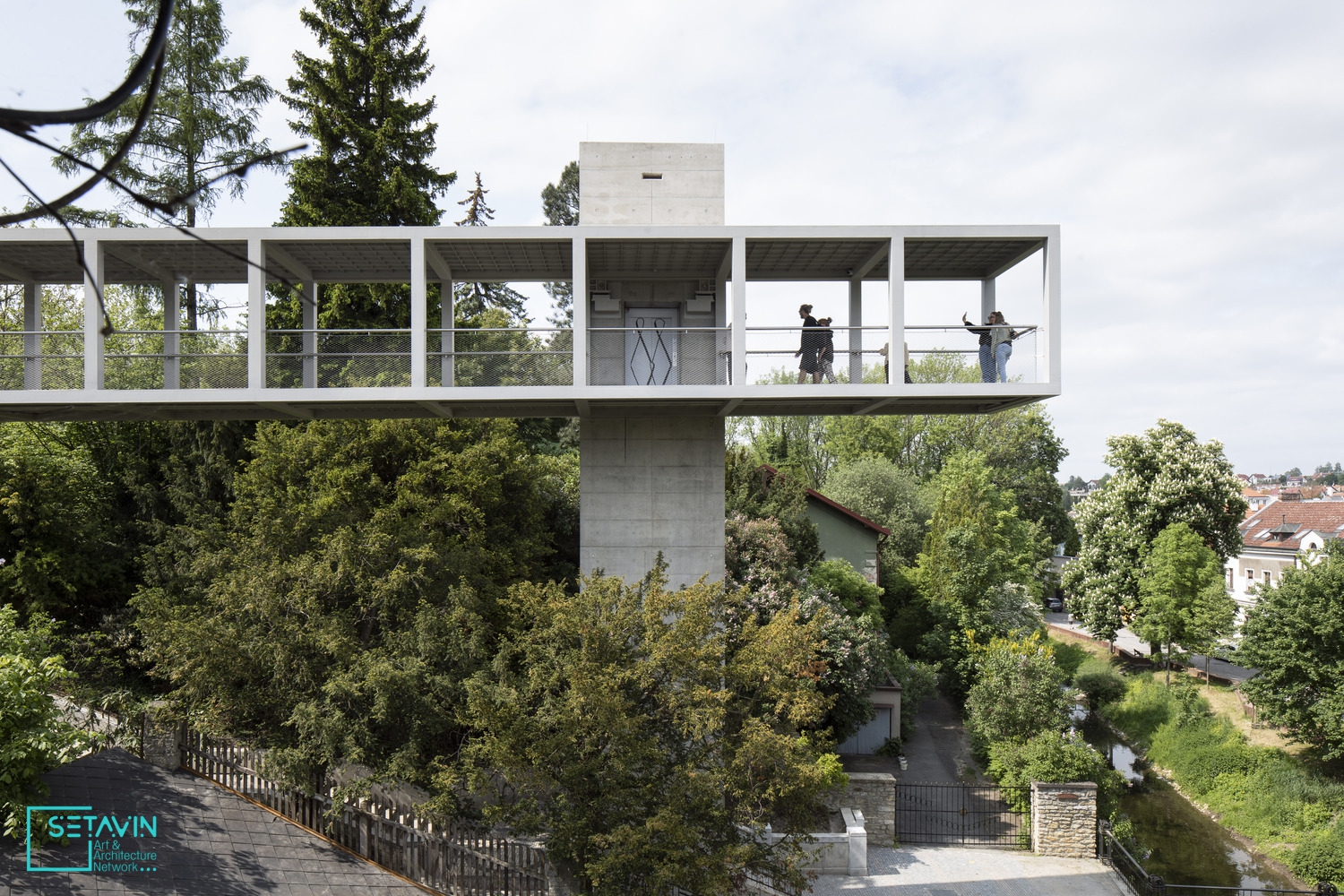

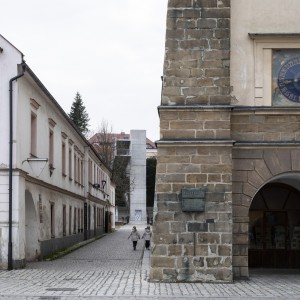

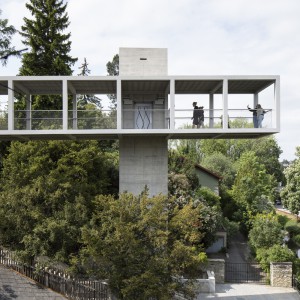

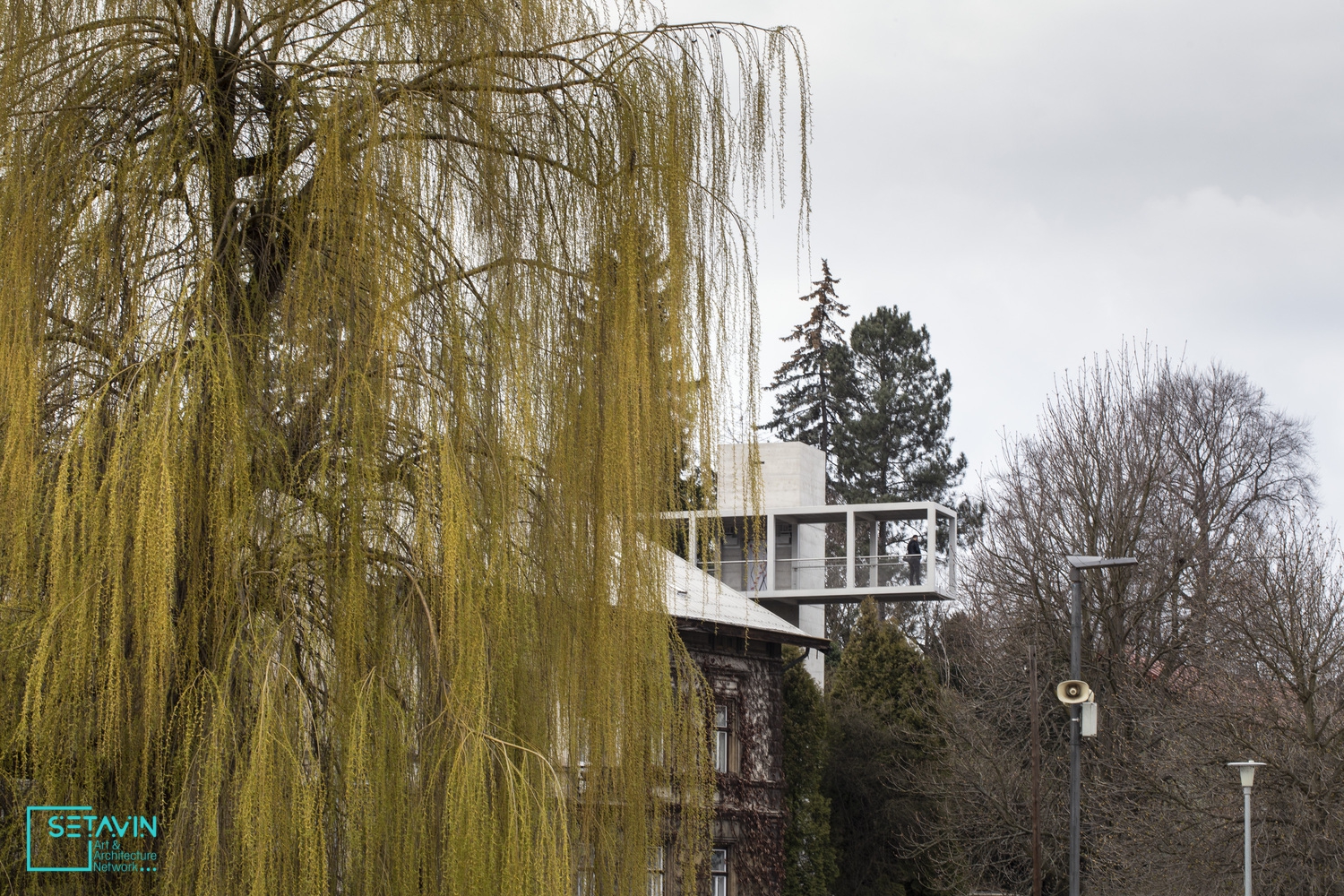

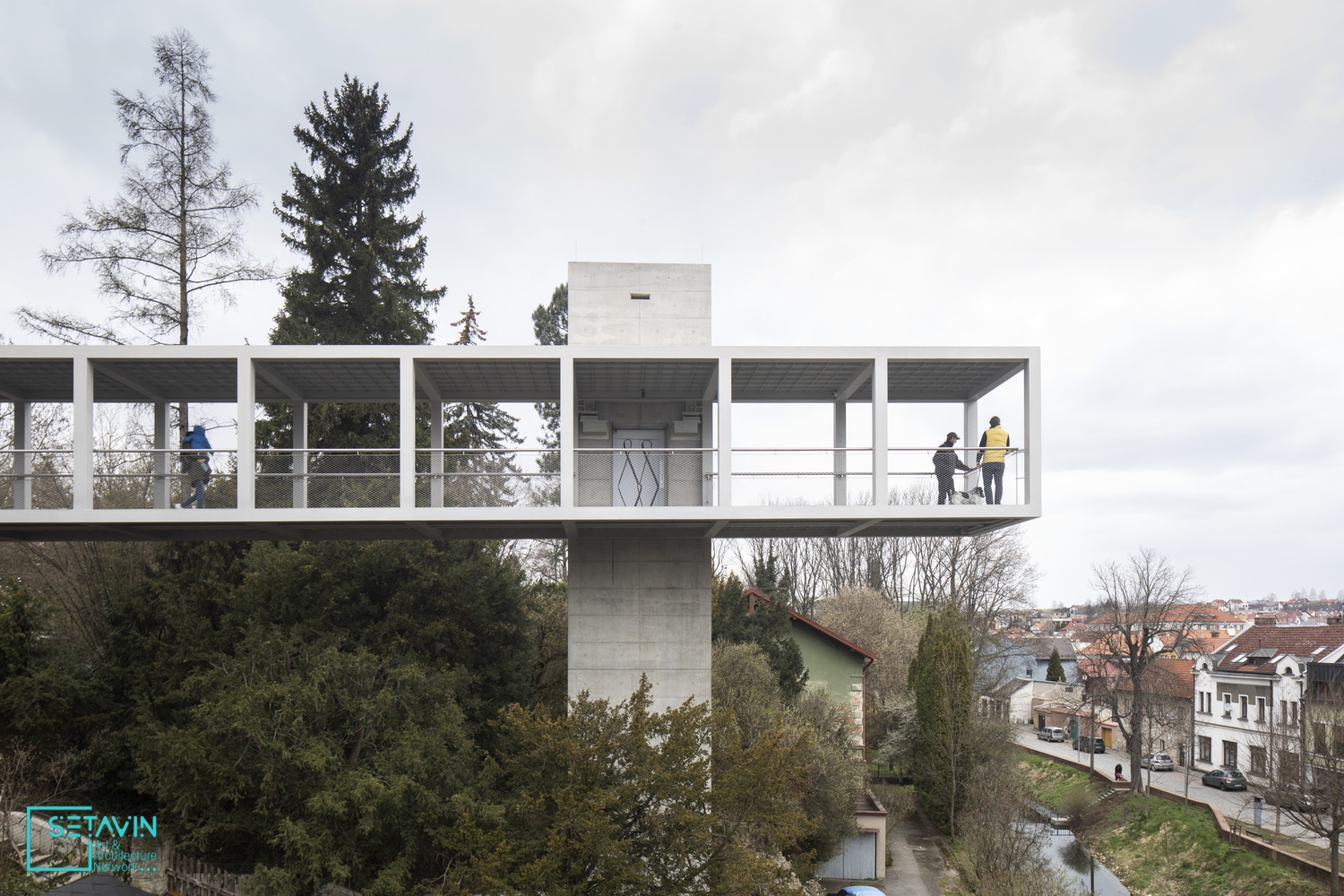

ساختار فولادی ظریف توسط ستون های عظیم ساخته شده از بتن اکسپوز پشتیبانی می شود. برج آسانسور در محور پلکان اصلی به سمت مرکز تاریخی قرار دارد و ساختار پل را نگه می دارد. این برج یک نقطه عطف جدید را ایجاد می کند که از طریق خیابان Ropkova از میدان قابل مشاهده است.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic

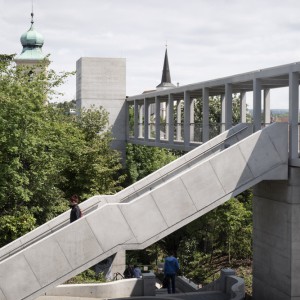

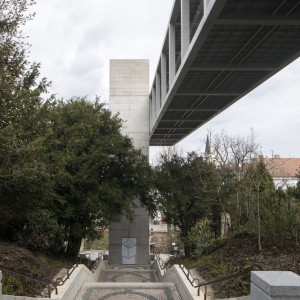

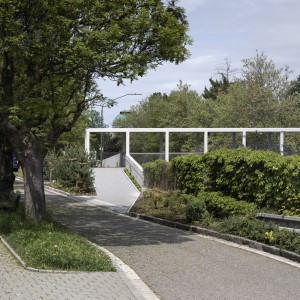

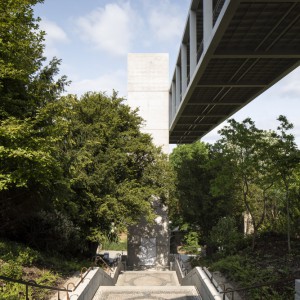

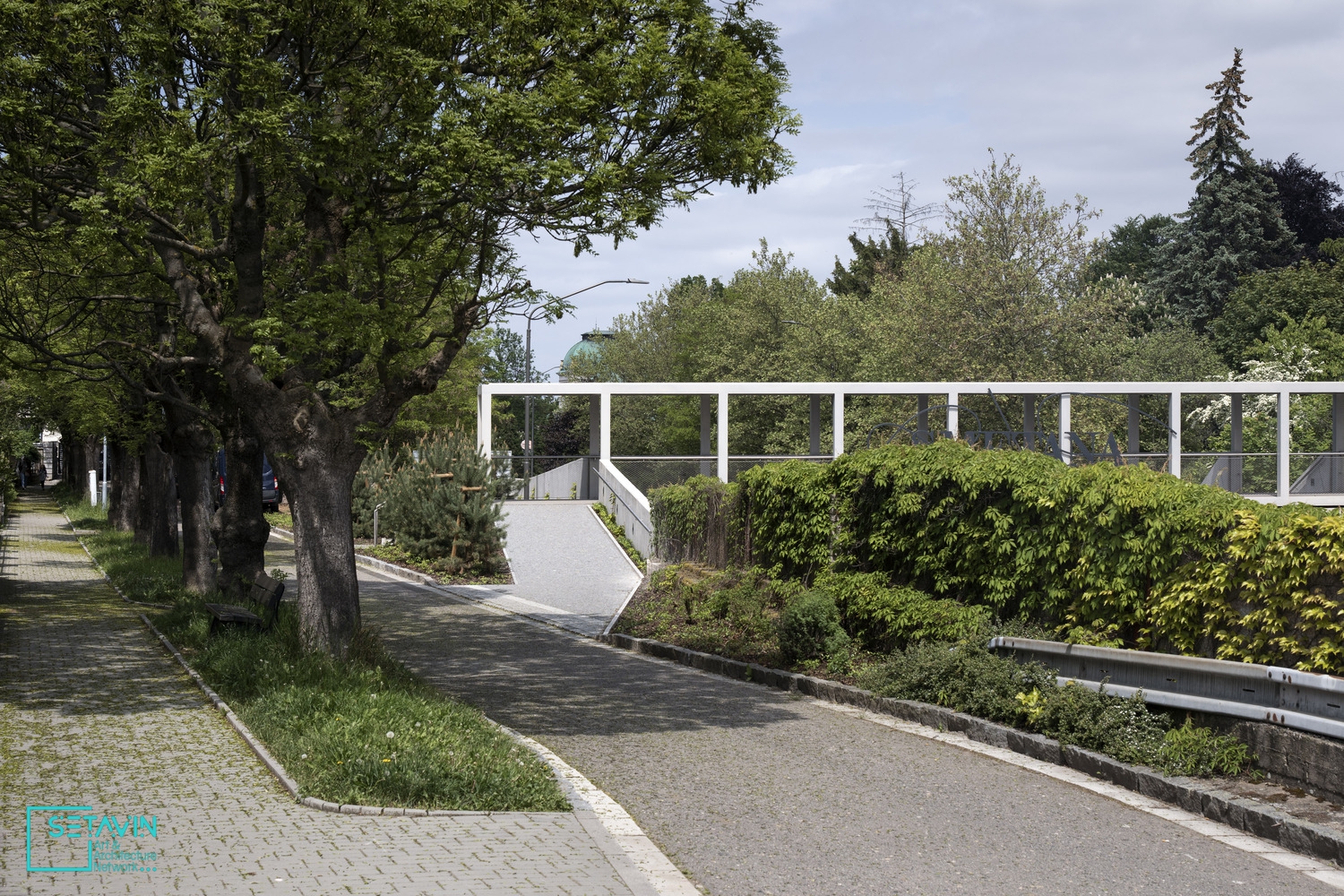

ستون مرکزی به یک راه پله بتنی جدید ادامه می دهد که به مسیرخیابان  Smetanův dům می رود. در دسترسی غربی، پل بر روی تکیه گاه دیوار حائل موجود استوار شده است.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic

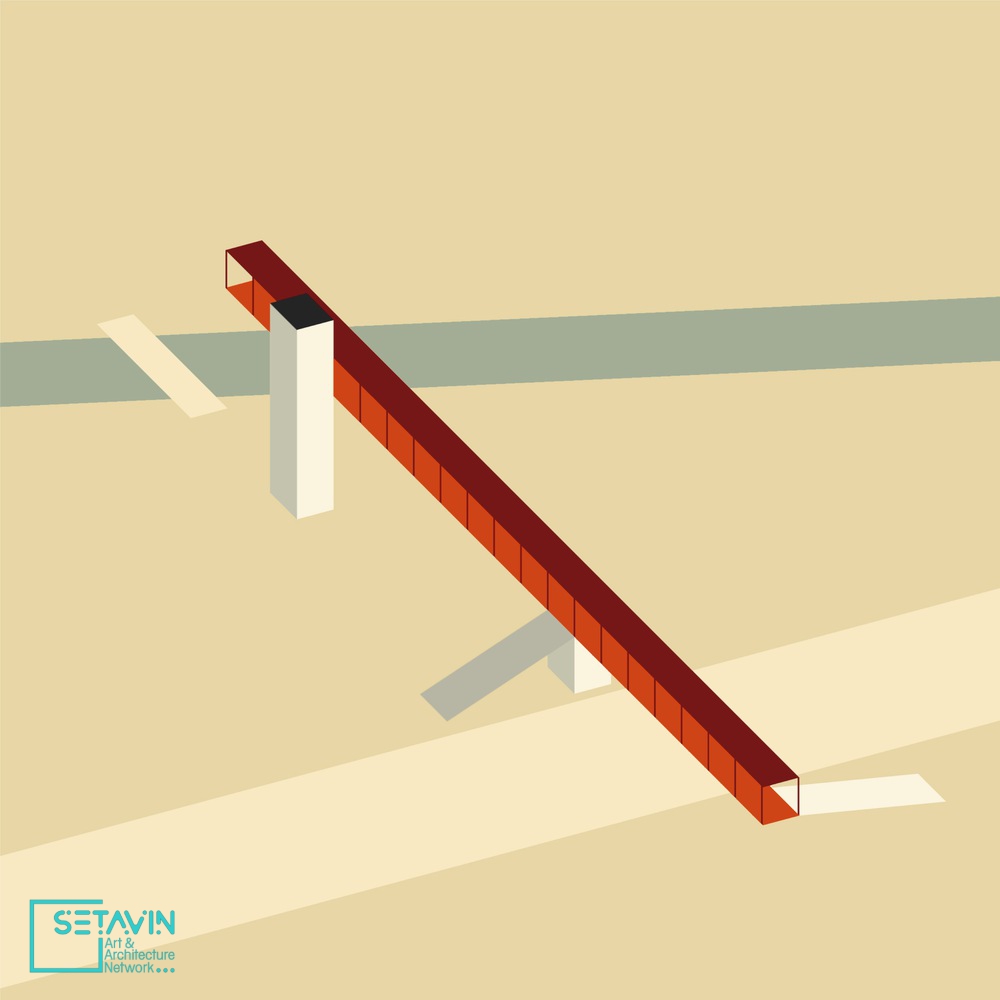

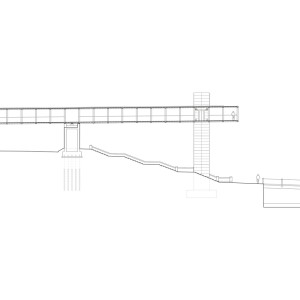

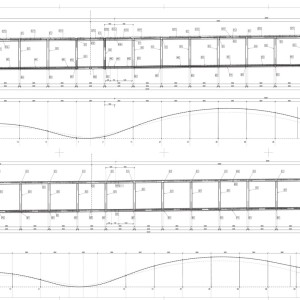

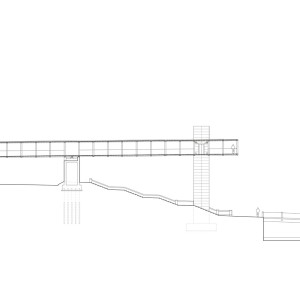

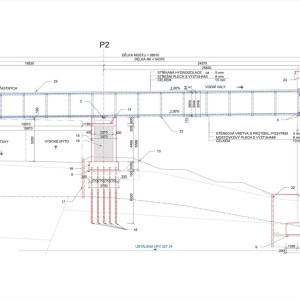

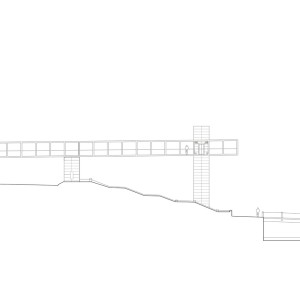

سیستم سازه سازه پل فولادی جوشی تیری پیوسته با دو دهانه و انتهای کنسولی است. روبنای پل شامل دو تیر اصلی است که توسط تیرهای عرضی به هم متصل شده اند.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic

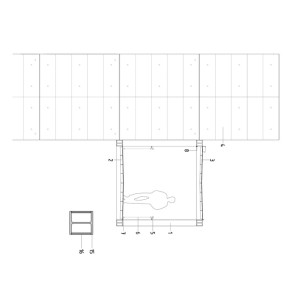

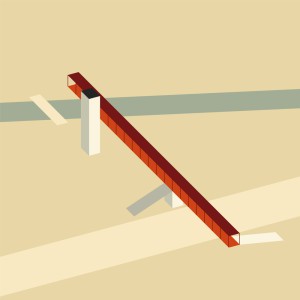

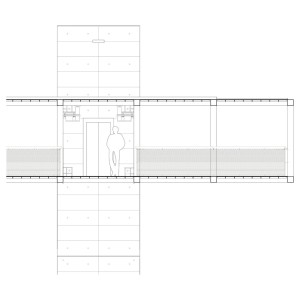

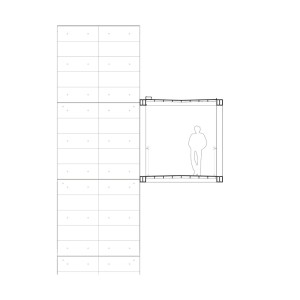

با تکرار سطح مقطع در جهت طولی یک تیر سه بعدی فضایی با صفحه کف و سقف تشکیل می شود. مدول فضایی 3.07 x 3.07 x 3.07 متر در سازه های بتن مسلح تکرار می شود.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic

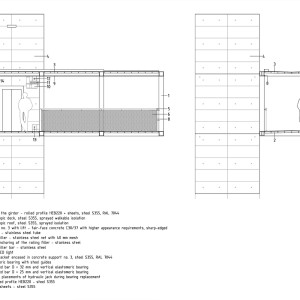

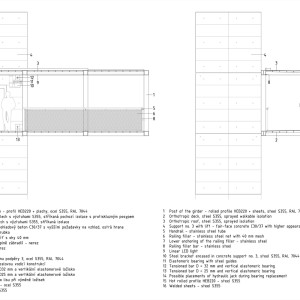

دقت لبه های تیر و هندسه کلی با استفاده از تیرهای HEB و صفحات جوش داده شده در مقطع 220×220 میلی متر به دست آمد.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic

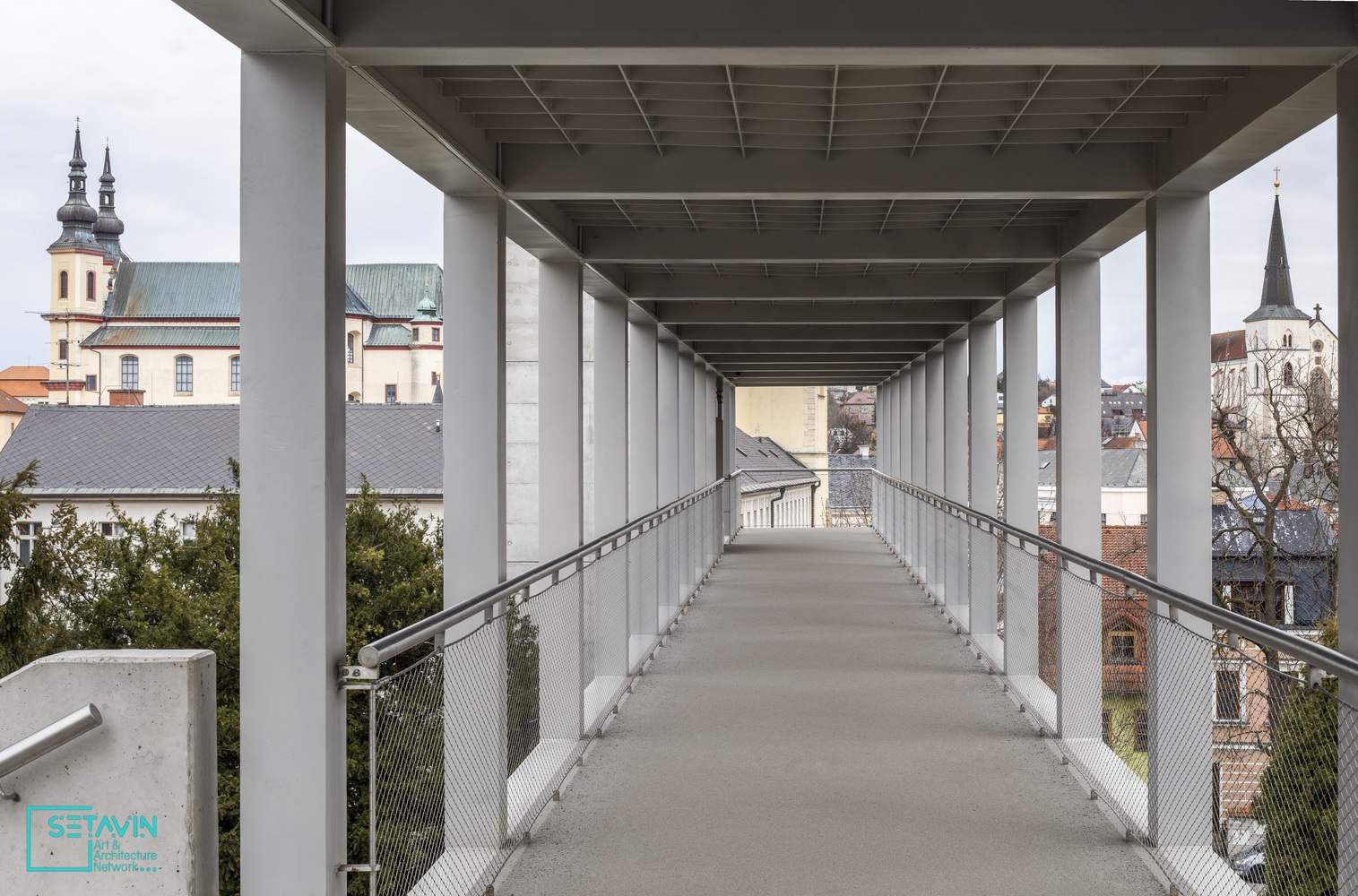

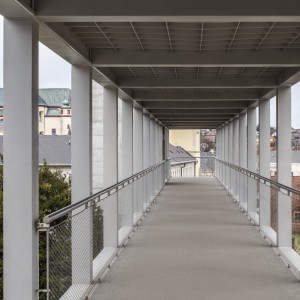

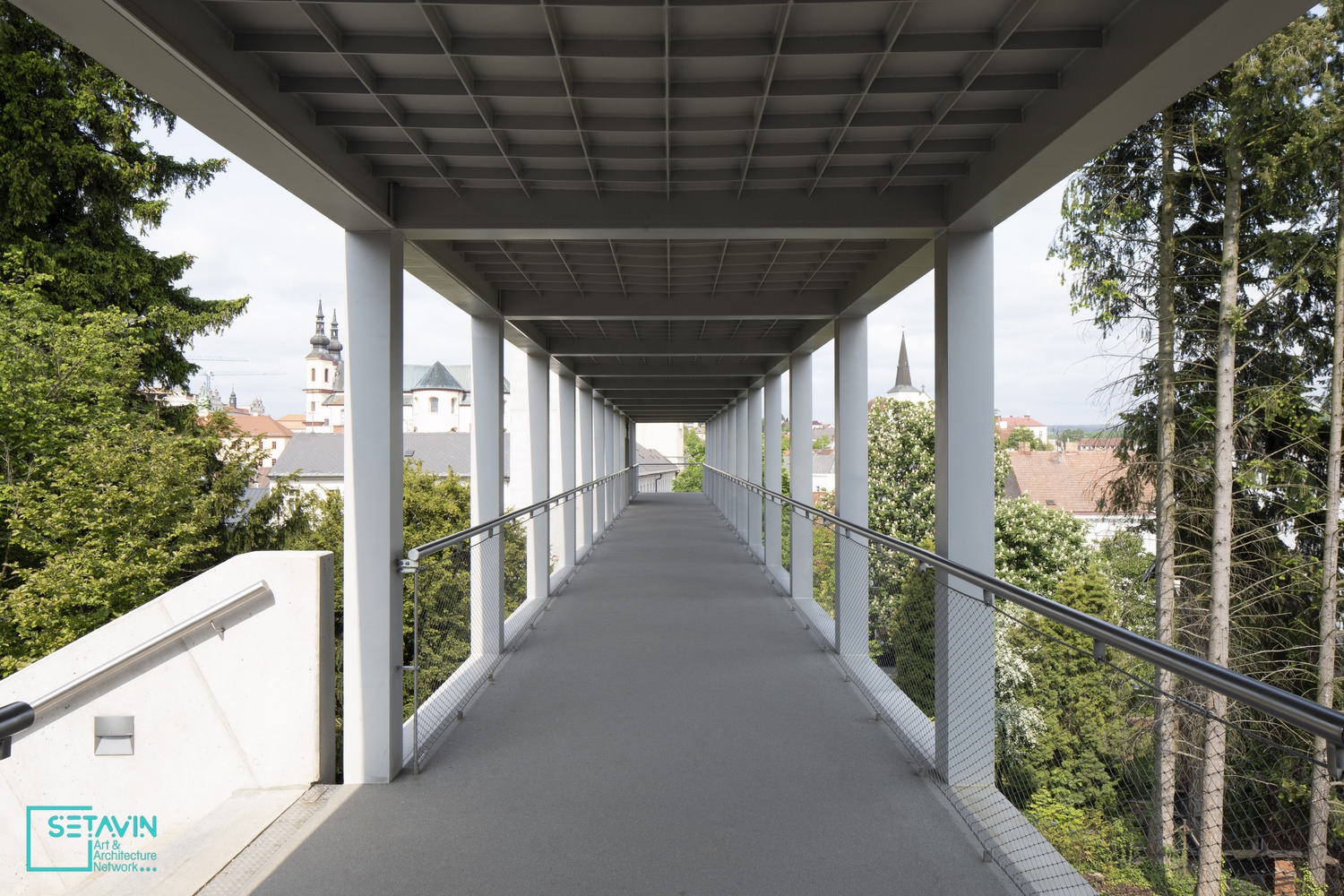

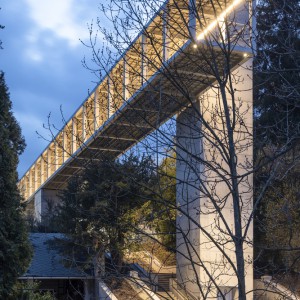

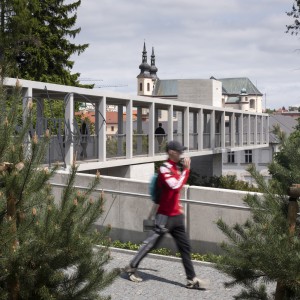

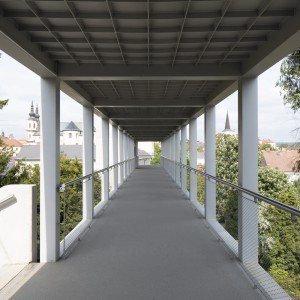

به لطف ساختار انتخاب شده، پل عابر پیاده در برابر آب و هوای بد محافظت می شود و منظره ای جذاب بین درختان بر فراز رودخانه لوچنا ارائه می دهد. پل عابر پیاده دارای یک نرده از شبکه بافته شده فولادی ضد زنگ و یک دسته گرد است. نورپردازی کنتراست بین ساختار فولادی سبک و بتن اکسپوز را افزایش می دهد.



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic





جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic



جمهوری چک , پل , Built Projects , پل عابر پیاده , Litomysl ، طراحی پل , EHL , KOUMAR ARCHITEKTI ، چک , پل عابر, Pedestrian Bridge , طراحی معماری پل , Infrastructure , زیر ساخت , Czech Republic
